Case: XXTER BOX

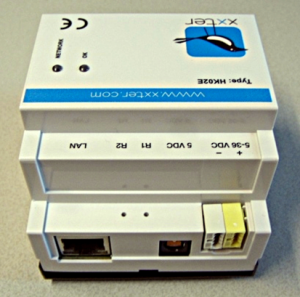

xxter behuizing

Features in deze case:

Atmel SAMA5 familie

  • Emmc geheugen
  • DDR RAM geheugen
  • KNX interface
  • enOcean interface
  • Ethernet
  • DC voeding
  • Status LEDS
  • 6-laags multilayer design

APPLICATIE:

De huidige XXTER KNX gateway heeft een gebrek aan beschikbaar RAM geheugen en is qua prestaties ontoereikend.

  1. Ontwikkel een nieuwe gateway met meer RAM geheugen en Emmc ROM geheugen. De performance moet ruim voldoende zijn voor de toegepaste applicatie.
  2. Kostprijs van deze module heeft een maximale target.
  3. PCB passend in door XXTER aangeleverd ontwerp voor de behuizing.

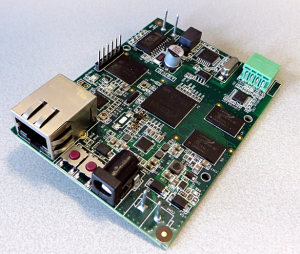

xxter behuizing xxter PCB

KLANTVRAAG:

XXTER voegt bovenop de domotica-installatie van bijvoorbeeld KNX of ENOcean een groot extra mogelijkheden toe, die u in staat stellen om de belofte van domotica echt waar te maken.

Het XXTER basisstation is te allen tijden verbonden met de domotica-installatie en het internet. XXTER kan hierdoor niet alleen de volledige elektrische installatie aansturen, maar ook netwerkcomponenten bedienen zoals camera’s, intercomsystemen, geluidsinstallaties en RGB led verlichting. Daarnaast levert xxter een volledige visualisatie via de eigen app op iPad, iPhone en Android toestellen, zowel thuis als onderweg. De XXTER unit heeft tal van ingebouwde functies waarmee de gebruiker alle componenten in woning of kantoor kan aansturen als één geïntegreerd systeem.

xxter-mindmap



ONTWIKKELING:

Het ontwikkelen van de XXTER gateway omhelsde de volgende stappen:

  • Opstellen van specificaties, waarbij de klant zorgde voor de software applicatie en Venne Electronics voor de elektrotechnische en board support package (BSP) kennis.
  • Schema en PCB ontwerp. De PCB bestaat uit een 6-laags layout waarin tijdkritische routings (bv. DDR) in verwerkt zitten.
  • BSP ondersteuning bieden zodat de Linux Kernel probleemloos met de diverse hardware componenten functioneert.
  • Proto assemblage, samenbouw en CE
