Case: Roined besturingskast
rionet-exploded

Features in deze case:

  • HMI, menugestuurd d.m.v. draaidrukknop
  • Intelligent grafisch display.
  • Micro-controller
  • IO voor actuatoren en sensoren
  • Interfacing met benzine of dieselmotor
  • Voorbereid voor bluetooth / GSM control +data
  • Software -C

Applicatie:roined

De rioolreinigingsmachine bestaat uit een hogedrukspuit en wordt aangedreven door een benzine of dieselmotor. Daarnaast kunnen er diverse opties gemonteerd worden, zoals een vacuümpomp, een pulsator of een elektrisch aangedreven haspel.

Met de besturing kan de motor gestart en gestopt worden en kunnen de diverse accessoires aangestuurd worden.

De machines worden buiten gebruikt, dus de besturing moet waterdicht zijn, goed afleesbaar zijn in fel zonlicht en eenvoudig te bedienen zijn.



Klantvraag:

Ontwikkel een nieuwe besturing die geschikt is voor verschillende type machines. De bediening moet modern en onderscheidend zijn ten opzichte van de bestaande machines, d.m.v. de vormgeving,

De besturing wordt in 2 verschillende uitvoeringen geleverd:

  1. de eenvoudige uitvoering is voorzien van membraan toetsen en kan een beperkt aantal opties aansturen.
  2. de uitgebreide uitvoering heeft een beeldscherm, menugestuurde bediening d.m.v. een draaidrukknop plus membraan toetsen en kan een groot aantal opties aansturen.

De besturing moet automatisch detecteren wanneer de motor gestart is. Ook moet de mogelijkheid er zijn om in de toekomst de besturing uit te breiden met een nog te bepalen sensor I/O bord. Naast de vragen voor bepaalde functionaliteit, vroeg de klant ook om hulp bij het opstellen van heldere, éénduidige specificaties.

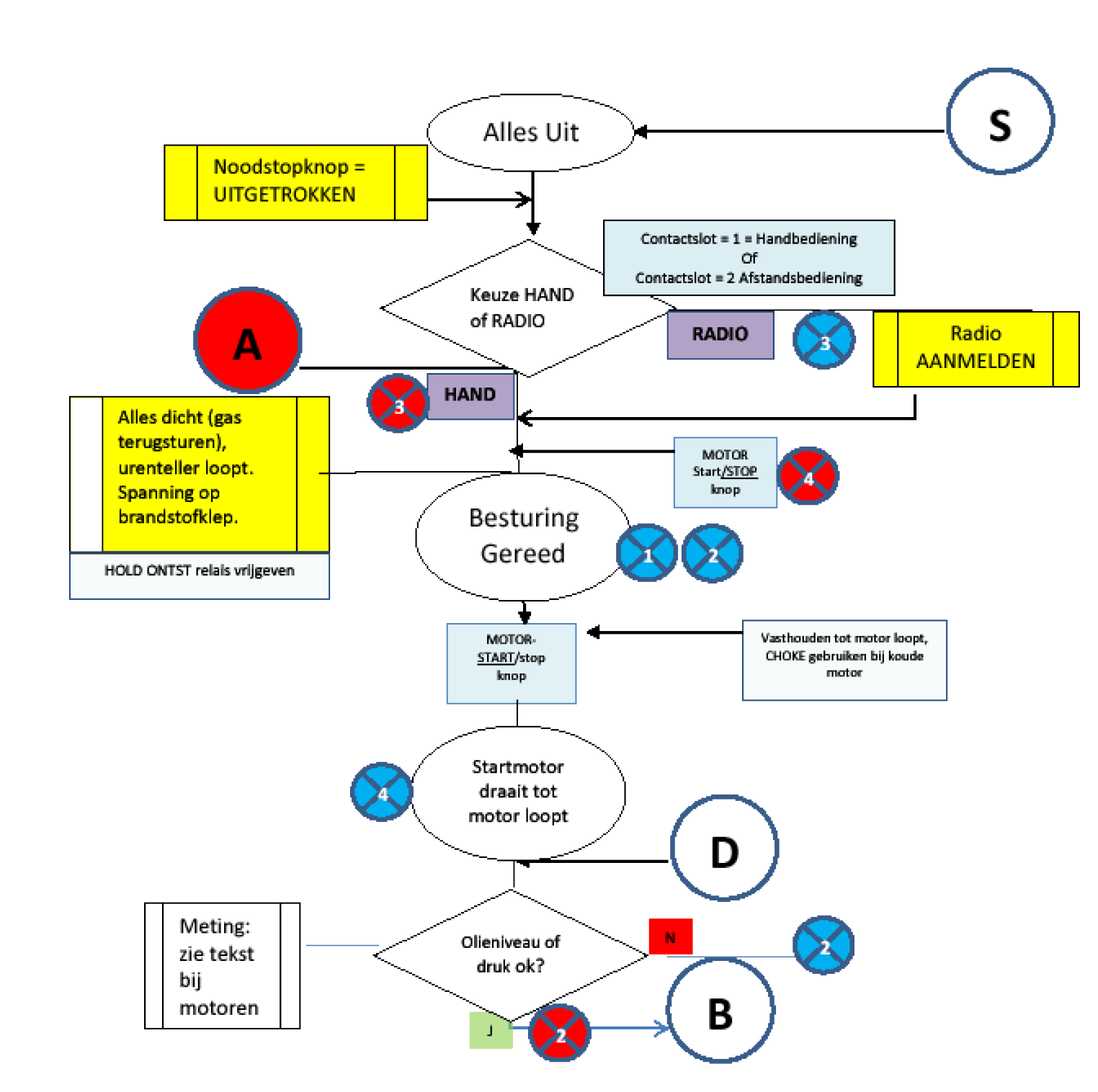

diagram1

Ontwikkeling:

Het ontwikkelen van de besturingskast omhelsde de volgende stappen :

  • Opstellen van specificaties , waarbij de klant zorgde voor de specifieke machine input en Venne Electronics voor de electronische kennis.
  • Mechanische ontwerp, voor de vormgeving is samengewerkt met GBO design, voor zowel het design van de 2 type behuizingen als ook voor de structuur en opmaak van de menu’s op de HMI. Dit resulteerde zelfs in een red dot award.
  • Schema + PCB ontwerp, de besturing zelf bestaat uit een micro-controller plus interface circuits voor de motor, actuatoren en sensoren. Vanwege korte doorlooptijd en kleine serie is er gekozen voor een intelligent display: een display met een geïntegreerd grafische besturingssysteem.
  • Software
  • Proto assemblage + samenbouw

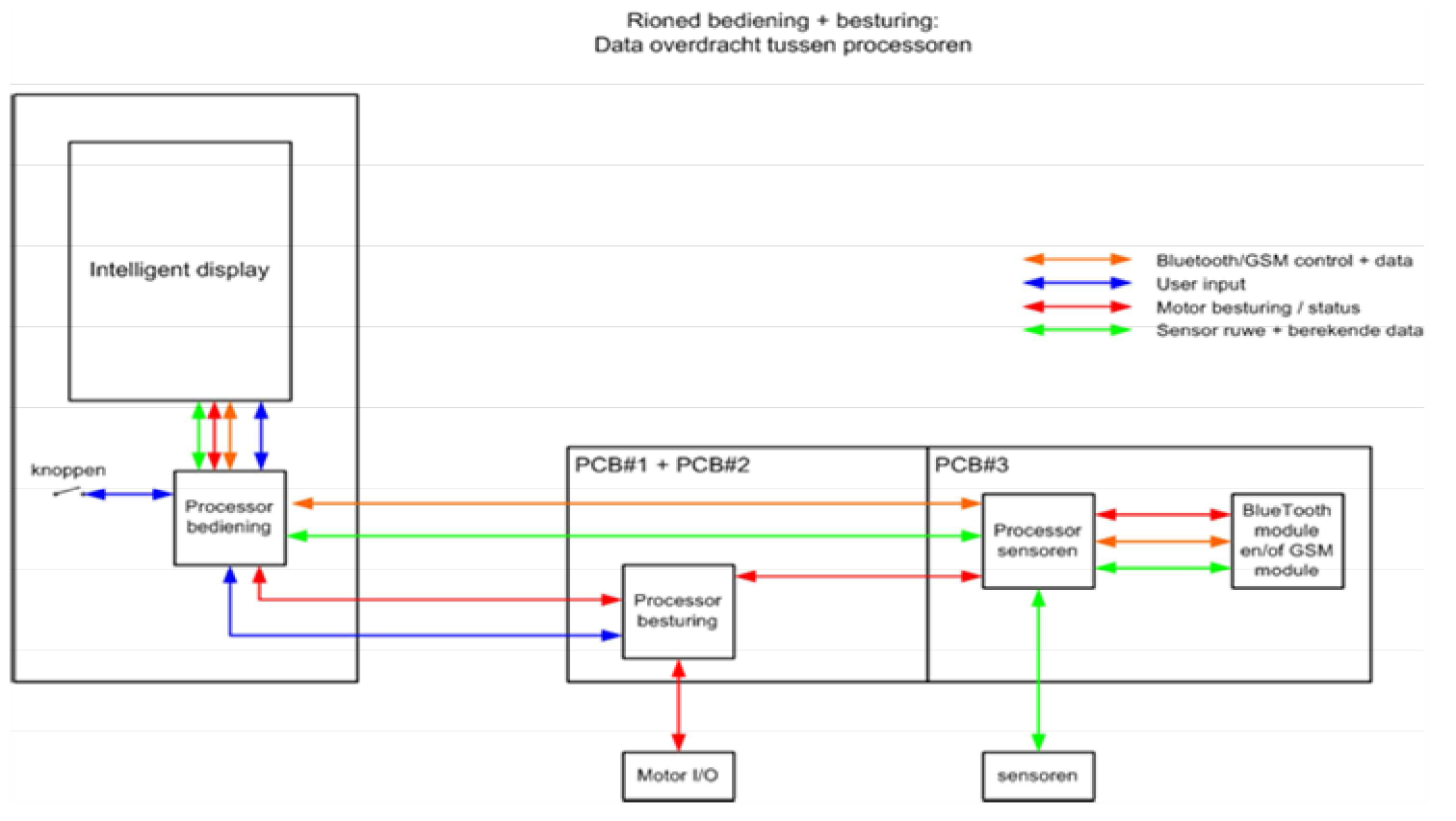

diagram2
